HG/T 4342-2012鱗片型鋅粉底漆標(biāo)準(zhǔn)是鑫鼎言環(huán)氧富鋅底漆小編復(fù)制HG/T 4342-2012《鱗片型鋅粉底漆》原版，可以放心參考。更多防腐涂料及防腐涂裝執(zhí)行的國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)下載，可以查閱鑫鼎言防腐涂料網(wǎng)站。
ICS87.040 G51 備案號(hào)：37877-2013 HG
中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn)
HG/T 4342-2012
鱗片型鋅粉底漆Zinc flake primers
2012-11-07發(fā)布 2013-03-01實(shí)施
中華人民共和國(guó)工業(yè)和信息化部 發(fā)布
1 范圍
本標(biāo)準(zhǔn)規(guī)定了鱗片型鋅粉底漆的產(chǎn)品分類(lèi)、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存等內(nèi)容。
本標(biāo)準(zhǔn)適用于由鱗片狀鋅粉（可含球狀鋅粉）、無(wú)機(jī)或有機(jī)漆基及固化劑、溶劑等組成的涂料，該涂料主要用于鋼鐵底材的防銹。
2 規(guī)范性引用文件
下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 1725 2007 色漆、清漆和塑料不揮發(fā)物含量的測(cè)定
GB/T 1728 1979 漆膜、膩?zhàn)幽じ稍飼r(shí)間測(cè)定法
GB/T 1732 1 993 漆膜耐沖擊測(cè)定法
GB/T 1771- 2007 色漆和清漆 耐中性鹽霧性能的測(cè)定
GB/T 3186 色漆、清漆和色漆與清漆用原材料 取樣
GB/T 5210 - 2006 色漆和清漆 拉開(kāi)法附著力試驗(yàn)
GB/T 6750--2007 色漆和清漆 密度的測(cè)定 比重瓶法
GB/T 8170 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定
GB/T 8923 涂裝前鋼材表面銹蝕等級(jí)和除銹等級(jí)
GB/T 9271--2008 色漆與清漆 標(biāo)準(zhǔn)試板
GB/T 9278 涂料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度
GB/T 9750 涂料產(chǎn)品包裝標(biāo)志
GB/T 13288.1 涂覆涂料前鋼材表面處理 噴射清理后的鋼材表面粗糙度特性 第1部分：用于評(píng)定噴射清理后鋼材表面粗糙度的ISO表面粗糙度比較樣塊的技術(shù)要求和定義
GB/T 13491 涂料產(chǎn)品包裝通則
GB/T 16906 1997 石油罐導(dǎo)靜電涂料電阻率測(cè)定法
HG/T 3668 2009 富鋅底漆
3 產(chǎn)品分類(lèi)
本標(biāo)準(zhǔn)按鱗片型鋅粉底漆的漆基類(lèi)型分為I型和Ⅱ型：
-一Ⅰ型：無(wú)機(jī)鱗片型鋅粉底漆，包括溶劑型無(wú)機(jī)鱗片型鋅粉底漆和水性無(wú)機(jī)鱗片型鋅粉底漆，主要指無(wú)機(jī)富鋅底漆。
一Ⅱ型：有機(jī)鱗片型鋅粉底漆，主要指環(huán)氧富鋅底漆。
每一種類(lèi)型按照涂料中添加的鋅粉形態(tài)，又分兩類(lèi)：
--1類(lèi)：鱗片狀鋅粉制成的涂料；
--2類(lèi)：鱗片狀鋅粉和球狀鋅粉復(fù)配制備的涂料。
4 要求
產(chǎn)品性能應(yīng)符合表1的要求。

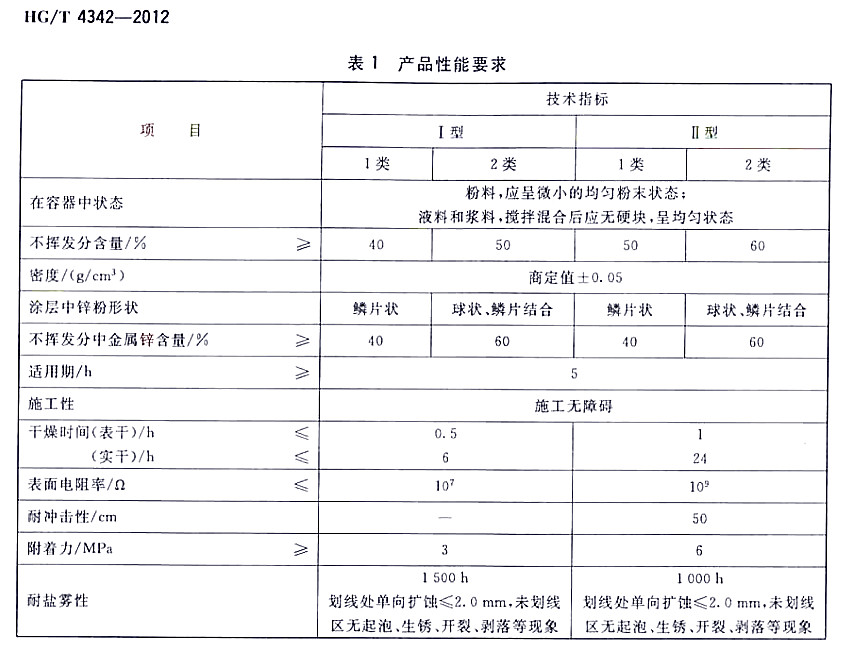

HG/T 4342-2012 鱗片狀鋅粉底漆（環(huán)氧富鋅，無(wú)機(jī)富鋅）表1 產(chǎn)品性能要求
|
項(xiàng)目
|
Ⅰ型1類(lèi)
|
Ⅰ型2類(lèi)
|
Ⅱ型1類(lèi)
|
Ⅱ型2類(lèi)
|
|
不揮發(fā)分含量/%≥
|
40
|
50
|
50
|
60
|
|
涂層中鋅粉形狀
|
鱗片狀
|
球狀、鱗片結(jié)合
|
鱗片狀
|
球狀、鱗片結(jié)合
|
|
不揮發(fā)分中金屬鋅含量／%≥
|
40
|
60
|
40
|
60
|
|
表面電阻率／Ω≤
|
107
|
107
|
109
|
109
|
|
耐沖擊性/cm
|
|
|
50
|
50
|
|
附著力／MPa≥
|
3
|
3
|
6
|
6
|
|
耐鹽霧性：
劃線(xiàn)處單向擴(kuò)蝕≤2.0 mm，未劃線(xiàn)區(qū)無(wú)起泡、生銹、開(kāi)裂、剝落等現(xiàn)象
|
1500h
|
1500h
|
1000h
|
1000h
|
|
適用期/h≥
|
5
|
5
|
5
|
5
|
|
施工性
|
施工無(wú)障礙
|
施工無(wú)障礙
|
施工無(wú)障礙
|
施工無(wú)障礙
|
|
干燥時(shí)間（表干）/h≤
|
0.5
|
0.5
|
1
|
1
|
|
干燥時(shí)間(實(shí)干)/h≤
|
6
|
6
|
24
|
24
|
密度：商定值±0.05
在容器中狀態(tài)：粉料，應(yīng)呈微小的均勻粉末狀態(tài)；液料和漿料，攪拌混合后應(yīng)無(wú)硬塊，呈均勻狀態(tài)；
5 試驗(yàn)方法
5.1 取樣
產(chǎn)品按GB/T 3186的規(guī)定取樣，也可按商定方法取樣。取樣量根據(jù)檢驗(yàn)需要確定。
5.2 試驗(yàn)環(huán)境
除另有商定，溶劑型無(wú)機(jī)鱗片型鋅粉底漆在溫度為25℃～35℃，相對(duì)濕度為70 %～85%的條件下養(yǎng)護(hù)10 d后檢驗(yàn)，水性無(wú)機(jī)鱗片型鋅粉底漆在符合GB/T 9278規(guī)定的標(biāo)準(zhǔn)條件下養(yǎng)護(hù)21 d后檢驗(yàn)，有機(jī)鱗片型鋅粉底漆在符合GB/T 9278規(guī)定的標(biāo)準(zhǔn)條件下氧護(hù)10 d后檢驗(yàn)。適用期、干燥時(shí)間、耐沖擊性和附著力項(xiàng)目的試驗(yàn)環(huán)境應(yīng)符合GB/T 9278的規(guī)定，其他項(xiàng)目的試驗(yàn)環(huán)境應(yīng)符合相關(guān)方法標(biāo)準(zhǔn)的規(guī)定。
5.3 試樣的制備
5.3.1 底材及底材處理
除另有商定，試驗(yàn)用底材應(yīng)符合GB/T 9271--2008的要求。耐沖擊性和干燥時(shí)間試驗(yàn)項(xiàng)目底材為馬口鐵板，馬口鐵板的處理按GB/T 9271-2008中4.3的規(guī)定進(jìn)行，其中用于制備無(wú)機(jī)鋅粉底漆的馬口鐵板其表面鍍錫層要全部打磨掉。其余項(xiàng)目用鋼板，鋼板的處理按GB/T 9271-2008中3.5的規(guī)定進(jìn)行。附著力、耐鹽霧性底材為噴砂鋼板，其除銹等級(jí)達(dá)到GB/T 8923中規(guī)定的Sa2%級(jí)，表面粗糙度達(dá)到GB/T 13288.1中規(guī)定的中級(jí)。涂料中鋅粉形狀試驗(yàn)項(xiàng)目底材為平板玻璃，取一面為正面，將正面用丙酮清洗或用細(xì)砂紙輕微打毛，在玻璃條的底面用玻璃刻刀預(yù)劃出9道刻線(xiàn)，將玻璃底面劃成共10塊10 mm×10 mm的正方形塊，清洗待用。
5.3.2 樣板的制備
樣板的制備按表2的規(guī)定進(jìn)行。當(dāng)涂料供應(yīng)商對(duì)其配套體系涂料品種、涂裝道數(shù)、涂裝間隔時(shí)間、涂層干膜厚度等有特殊要求時(shí)，按其要求制備試樣。涂層厚度的測(cè)定按GB/T 134 52.2的規(guī)定進(jìn)行。

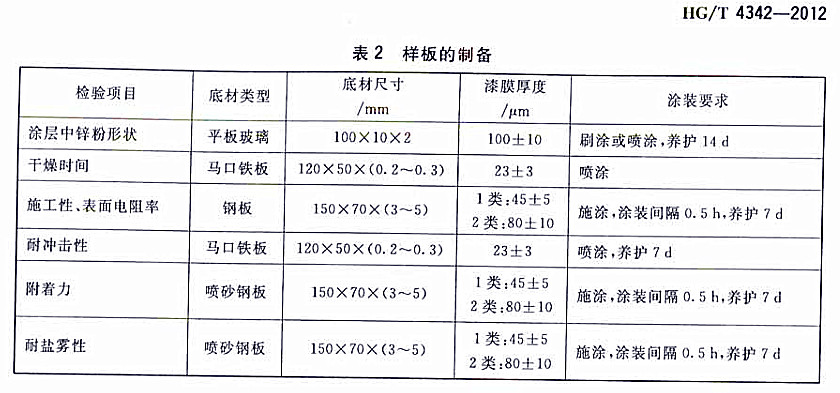

2表2 鱗片狀鋅粉底漆樣板的制備HG/T 4342-2012
|
檢驗(yàn)項(xiàng)目
|
底材類(lèi)型
|
底材尺寸／mm
|
漆膜厚度／μm
|
涂裝要求
|
|
涂層中鋅粉形狀
|
平板玻璃
|
100×10×2
|
100±10
|
刷涂或噴涂，養(yǎng)護(hù)14d
|
|
干燥時(shí)間
|
馬口鐵板
|
120X50X(0.2～0.3)
|
23士3
|
噴涂
|
|
施工性、表面電阻率
|
鋼板
|
150X70X(3～5)
|
1類(lèi)：45±5
2類(lèi)：80±10
|
施涂，涂裝間隔0.5h，養(yǎng)護(hù)7d
|
|
耐沖擊性
|
馬口鐵板
|
120X50X(0.2～0.3)
|
23±3
|
噴涂，養(yǎng)護(hù)7d
|
|
附著力
|
噴砂鋼板
|
150X70X(3～5)
|
1類(lèi)：45±5
2類(lèi)：80±10
|
施涂，涂裝間隔0.5h，養(yǎng)護(hù)7d
|
|
耐鹽霧性
|
噴砂鋼板
|
150X70X(3～5)
|
1類(lèi)：45±5
2類(lèi)：80±10
|
施涂，涂裝間隔0.5h，養(yǎng)護(hù)7d
|
涂料中鋅粉形狀試驗(yàn)項(xiàng)目樣板制備：用刷涂或噴涂的方法在玻璃條的正面涂裝上厚度為（1 00士1 0）pm的待檢測(cè)鋅粉涂料。將玻璃條連同制備涂層在GB/T 9728規(guī)定的標(biāo)準(zhǔn)試驗(yàn)條件下養(yǎng)護(hù)14 d后，按照所劃玻璃刻線(xiàn)將玻璃條掰斷，掰成1 0塊10 mm×10 mm的玻璃塊，然后取3塊沿刻線(xiàn)截面齊整的試塊，該截面即是待觀測(cè)的涂層結(jié)構(gòu)面，將3塊小試塊垂直放置，待觀測(cè)涂層結(jié)構(gòu)面朝上。
5.4 在容器中狀態(tài)
對(duì)粉料以目視觀察進(jìn)行評(píng)定。
對(duì)于液料，打開(kāi)容器，用調(diào)刀或攪棒攪拌，應(yīng)無(wú)硬塊、呈均勻狀態(tài)。
對(duì)于漿料，打開(kāi)容器，用調(diào)刀或攪棒攪拌，允許容器底部有沉淀，若經(jīng)攪拌易于混合均勻，則評(píng)為攪拌混合后無(wú)硬塊，呈均勻狀態(tài)。
5.5 不揮發(fā)分含量
按GB/T 1725-2007的規(guī)定進(jìn)行，將產(chǎn)品各組分（稀釋劑除外）按涂料供應(yīng)商規(guī)定的比例混合后進(jìn)行試驗(yàn)。試樣量為(2.O±0.2)g，試驗(yàn)溫度為(105±2)℃，試驗(yàn)時(shí)間為2h。
5.6 密度
按GB/T 6750--2007的規(guī)定進(jìn)行，將產(chǎn)品各組分（稀釋劑除外）按涂料供應(yīng)商規(guī)定的比例混合后進(jìn)行試驗(yàn)。
5.7 涂層中鋅粉形狀
對(duì)3個(gè)小試塊的待觀測(cè)涂層結(jié)構(gòu)面進(jìn)行噴金處理，然后用SEM掃描電鏡進(jìn)行微觀形貌表征，觀察涂層結(jié)構(gòu)并攝取清晰的顯微圖像，最終選取一張顯微圖像作為結(jié)構(gòu)判定的依據(jù)。供參考的典型顯微圖像見(jiàn)附錄A。
5.8 不揮發(fā)分中金屬鋅含量
按HG/T 3668-2009中5.7的規(guī)定進(jìn)行。
5.9 適用期
將產(chǎn)品各組分的溫度預(yù)先調(diào)整到(23±2)℃，然后按涂料供應(yīng)商規(guī)定的比例（稀釋劑除外）混合均勻后，取出300 mL，裝入500 mL密封良好的金屬容器中，在（23土2）℃條件下放置規(guī)定的時(shí)間后，按5.4 .5. 10的要求考察容器中狀態(tài)、施工性（必要時(shí)可加入稀釋劑調(diào)整至施工黏度）。如果試驗(yàn)結(jié)果符合5.4、5. 10的要求，則認(rèn)為能使用，適用期合格。
5. 10 施工性
如施涂過(guò)程中無(wú)困難，形成的漆膜表面狀態(tài)良好，則評(píng)為施工無(wú)障礙。
5. 11 干燥時(shí)間
按GB/T 1728-1979規(guī)定，表干按乙法進(jìn)行，實(shí)干按甲法進(jìn)行。
5. 12 表面電阻率
按GB/T 16906 - 1997的規(guī)定執(zhí)行。
5. 13 耐沖擊性
按GB/T 1732 - 1993的規(guī)定進(jìn)行。
5. 14 附著力
按GB/T 5210-2006的規(guī)定，采用直徑為20 mm的試柱，上下兩個(gè)試柱與樣板同軸心對(duì)接進(jìn)行試驗(yàn)。
5. 15 耐鹽霧性
按GB/T 17 71- 2007的規(guī)定，在試板中部劃一條平行于試板長(zhǎng)邊的劃線(xiàn)進(jìn)行試驗(yàn)。
6檢驗(yàn)規(guī)則
6.1 檢驗(yàn)分類(lèi)
6.1.1 產(chǎn)品檢驗(yàn)分為出廠檢驗(yàn)和型式檢驗(yàn)。
6.1.2 出廠檢驗(yàn)項(xiàng)目包括在容器中狀態(tài)、不揮發(fā)分含量、密度和干燥時(shí)間。
6.1.3 型式檢驗(yàn)項(xiàng)目包括本標(biāo)準(zhǔn)所列的全部技術(shù)要求。在正常生產(chǎn)情況下，耐鹽霧性每?jī)赡曛辽贆z驗(yàn)一次，其他項(xiàng)目每年至少檢驗(yàn)一次。
6.2 檢驗(yàn)結(jié)果的評(píng)定
6.2.1 檢驗(yàn)結(jié)果的判定按GB/T 8170中修約值比較法進(jìn)行。
6.2.2應(yīng)檢項(xiàng)目的檢驗(yàn)結(jié)果均達(dá)到本標(biāo)準(zhǔn)要求時(shí)，該試驗(yàn)樣品為符合本標(biāo)準(zhǔn)要求。
7 標(biāo)志、包裝和貯存
7.1 標(biāo)志
按GB/T 9750的規(guī)定進(jìn)行。多組分涂料包裝桶上應(yīng)明確各組分配比。
7.2 包裝
溶劑型涂料按GB/T 13491中一級(jí)包裝要求的規(guī)定進(jìn)行；水性涂料按GB/T 13491中二級(jí)包裝要求的規(guī)定進(jìn)行。
7.3 貯存
產(chǎn)品貯存時(shí)應(yīng)保證通風(fēng)、干燥，防止日光直接照射并應(yīng)隔離火源、遠(yuǎn)離熱源。產(chǎn)品應(yīng)根據(jù)類(lèi)型定出貯存期，并在包裝標(biāo)志上明示。
附 錄 A （資料性附錄）
鋅粉形狀和涂層中鋅粉形狀掃描電鏡圖像
1 球狀與鱗片狀鋅粉形狀掃描電鏡對(duì)比圖像

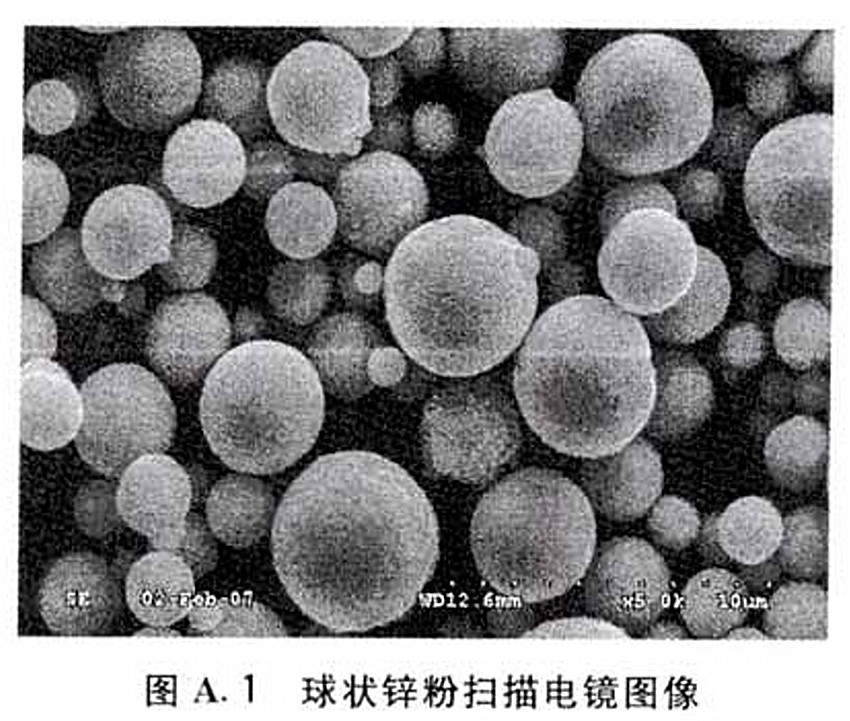

圖A.1 球狀鋅粉掃描電鏡圖像

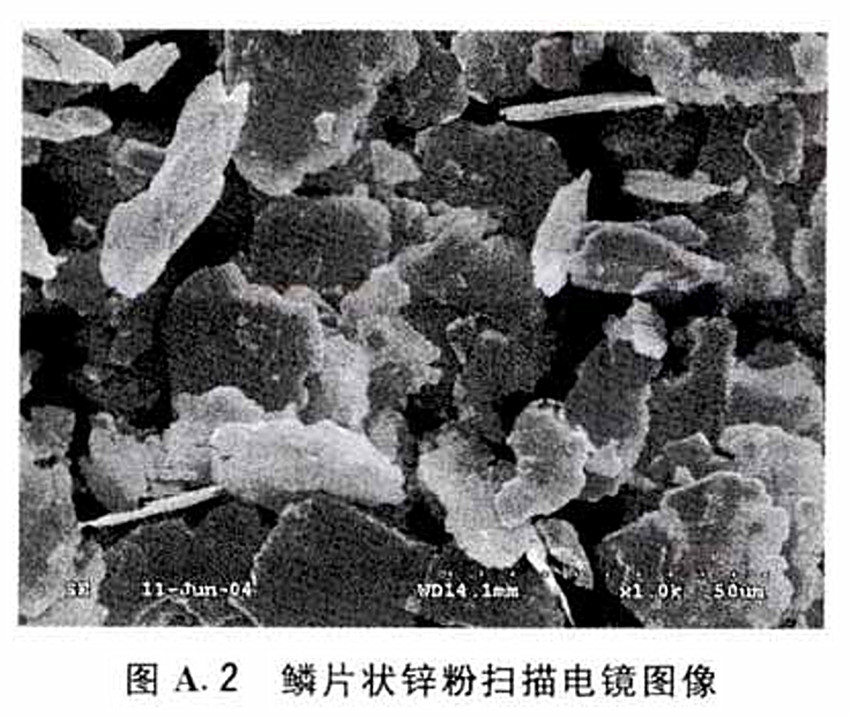

圖A..2 鱗片狀鋅粉掃描電鏡圖像
2 涂層中鋅粉形狀掃描電鏡對(duì)比圖像
圖A．3 球狀無(wú)機(jī)鋅粉涂層掃描電鏡圖像

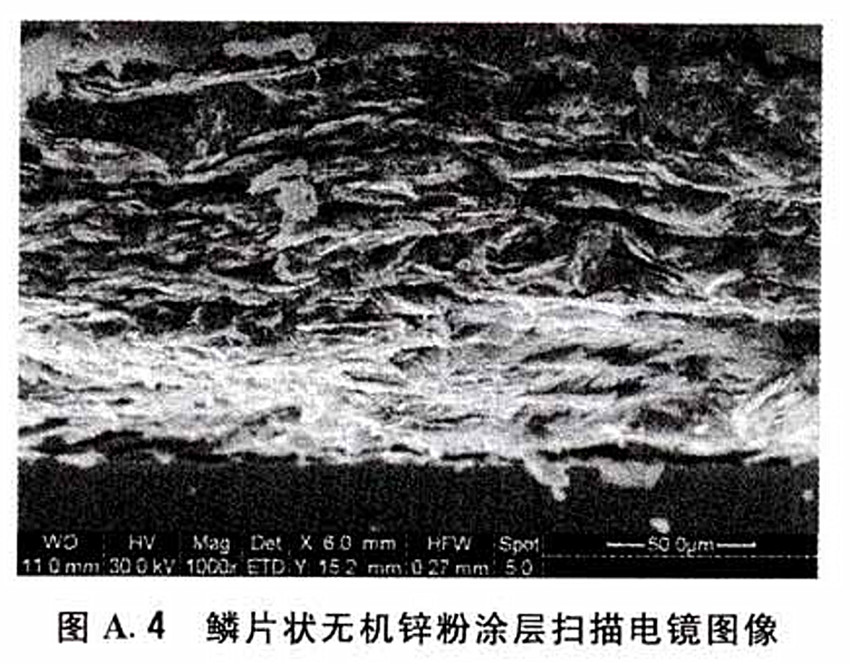

圖A．4 鱗片狀無(wú)機(jī)鋅粉涂層掃描電鏡圖像

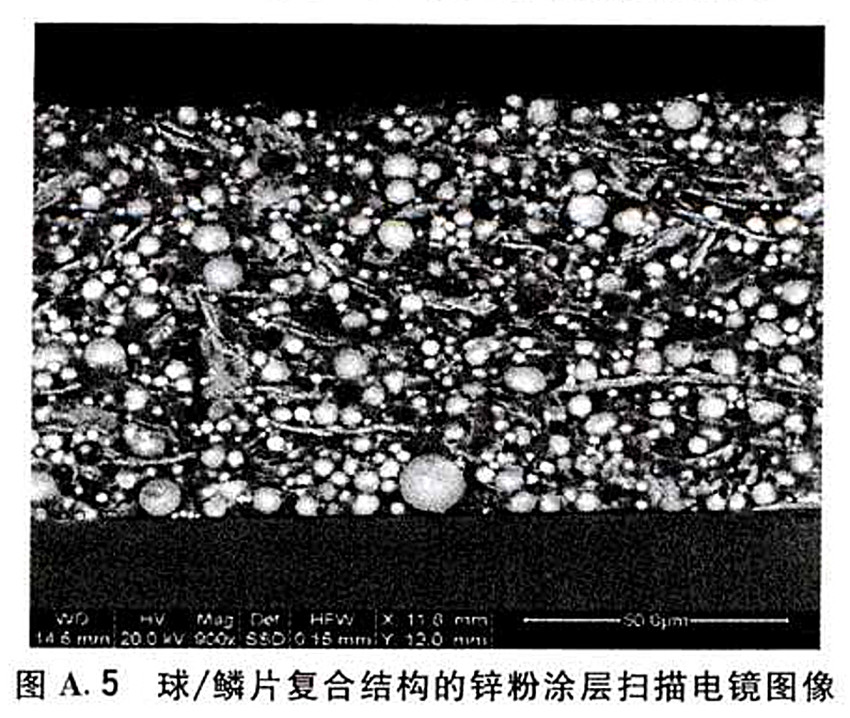

圖A．5 球／鱗片復(fù)合結(jié)構(gòu)的鋅粉涂層掃描電鏡圖像
HG/T 4342-2012鱗片型鋅粉底漆標(biāo)準(zhǔn)下載
|
|
|
HG/T 4844-2015低鋅底漆標(biāo)準(zhǔn)
|
|
ICS 87.040 G51 備案號(hào)：50884-2005 HG 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T 4844-2015 低鋅底漆Low zinc primer 2015-07-29發(fā)布 2016-01-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部 發(fā)布 本標(biāo)準(zhǔn)規(guī)定了低鋅底漆的產(chǎn)品分類(lèi)、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝和貯存。本標(biāo)準(zhǔn)適用于不揮發(fā)分中金屬鋅含量低于60％但不低于40％的低鋅涂
|
|
時(shí)間：2018/1/21
|
|
|
|
|
冷涂鋅涂料化工行業(yè)標(biāo)準(zhǔn)HG/T 4845-2015
|
|
HG/T 4845-2015冷涂鋅涂料標(biāo)準(zhǔn) 備案號(hào)：50885-2015 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T 4845-2015 冷涂鋅涂料Cold application zinc coatings 2015-07-29發(fā)布 2016-01-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部發(fā)布 本標(biāo)準(zhǔn)適用于常溫施涂的高鋅含量的有機(jī)涂料。該產(chǎn)品是由鋅粉、有機(jī)樹(shù)脂、溶劑等組成的單組分涂料，主要用于鋼鐵底材暴
|
|
時(shí)間：2018/1/10
|
|
|
|
|
無(wú)機(jī)富鋅底漆JT/T 722-2008公路鋼結(jié)構(gòu)橋梁防腐涂裝技術(shù)標(biāo)準(zhǔn)
|
|
無(wú)機(jī)富鋅底漆JT/T 722-2008公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)標(biāo)準(zhǔn)介紹了：容器中狀態(tài)、不揮發(fā)份中的金屬鋅含量、耐熱性、不揮發(fā)物含量、干燥時(shí)間、附著力、抗滑移系數(shù)，7項(xiàng)無(wú)機(jī)富鋅底漆在JT/T 722-2008《公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)條件》中的技術(shù)要求和試驗(yàn)方法。 簡(jiǎn)單介紹了無(wú)機(jī)富鋅底漆和水性無(wú)機(jī)富鋅底漆。
|
|
時(shí)間：2017/12/16
|
|
|
|
|
富鋅底漆標(biāo)準(zhǔn)HG/T3668-2009（中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn)）
|
|
富鋅底漆標(biāo)準(zhǔn)HG/T3668-2009（中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn)）.本標(biāo)準(zhǔn)與HG/T 3668-2000的主要技術(shù)差異為：增加了按不揮發(fā)分中金屬鋅含量的高低對(duì)產(chǎn)品進(jìn)行分類(lèi);增加了對(duì)“附著力”、“密度”的要求;取消了對(duì)“耐候性”、無(wú)機(jī)富鋅底漆“耐沖擊性”和有機(jī)富鋅底漆“環(huán)氧樹(shù)脂的定性”的要求;提高了對(duì)“耐鹽霧性”和無(wú)機(jī)富鋅底漆“干燥時(shí)間”的要求;增加了儀器法測(cè)定“不揮發(fā)分中金屬鋅含量”的方法;改變
|
|
時(shí)間：2017/12/9
|
|
|
|
